CSZ顎式破碎機

高破碎比 | 運行可靠 | 安裝簡便 | 維護簡單

進料粒度：≤1500mm | 生產能力：55-1435t/h

應用領域：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。

處理物料：石灰石、鵝卵石、河卵石、玄武巖、鐵礦石、花崗巖、頁巖、建筑垃圾等。

設備詢價

021-61995535

產品畫冊

產品介紹
推薦產品
產品配件
在線留言

山卓重工CSZ系列顎式破碎機采用模塊化、無焊接框架結構，因而賦予設備抗疲勞性、可靠性和多種安裝方式。再結合鑄鋼組件和球型滾動軸承，充分地保證了破碎作業的高產和低成本。無論何種破碎需要，從堅硬的強磨蝕性巖石到各種再生物料，您都能從CSZ系列顎式破碎機中找到解決方案。

CSZ系列顎式破碎機是一款具有生產能力和成本效益的粗碎破碎機。該設備主要是為了破碎堅硬的礦石和巖石，因此在操作環境相對較好的軟巖石破碎、回收利用和礦渣等破碎中，表現性能優異。焊接機架結構確保了其可靠性以及抗疲勞強度。即使在操作環境惡劣的采石場或礦山用途中，也可以確保無故障運行。

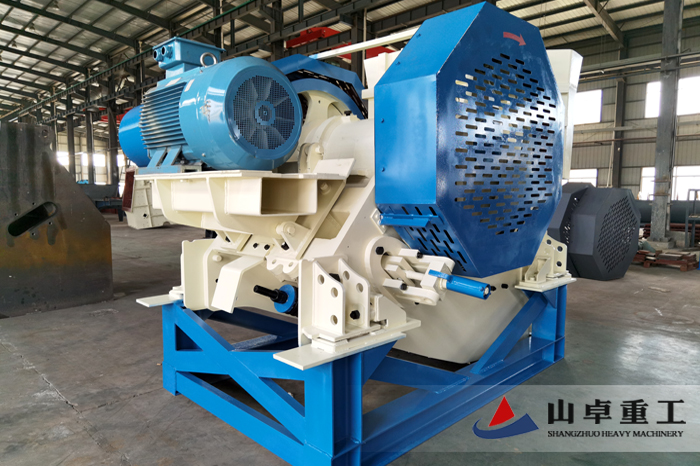

CSZ系列顎式破碎機圖片實拍

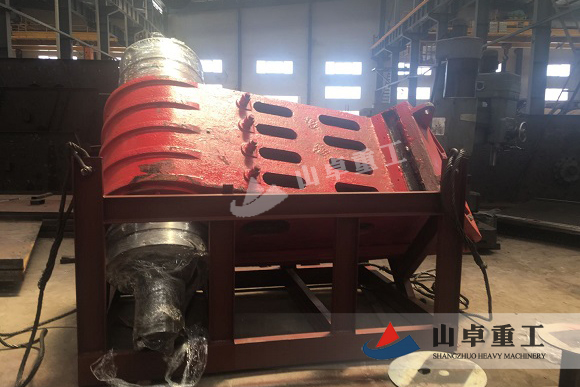

CSZ系列顎式破碎機

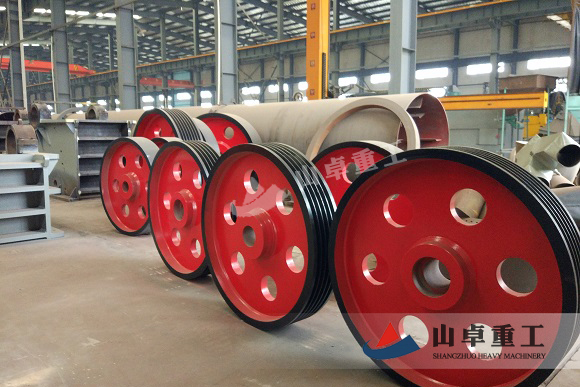

CSZ系列顎式破碎機應用廣泛

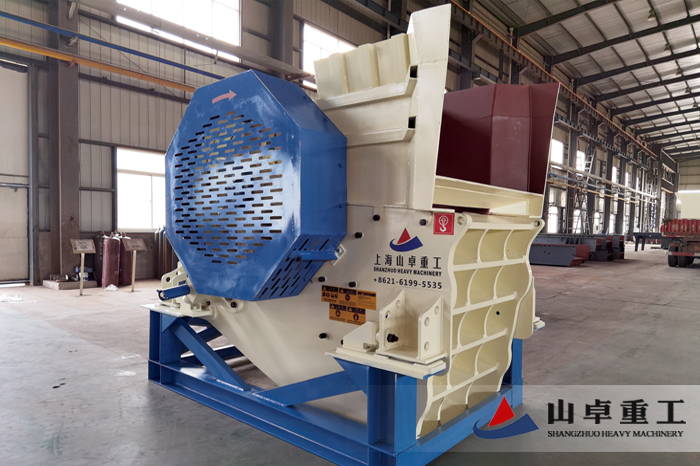

C系列顎式破碎機

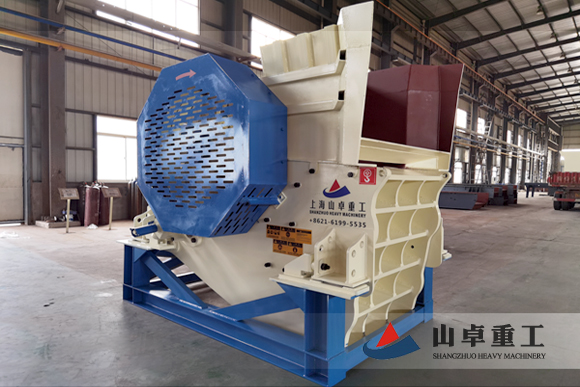

CSZ系列顎式破碎機生產廠家

性能特點
1、模塊式、無焊接框架結構：
CSZ系列顎式破碎機采用了模塊式、無焊接框架結構。兩塊熱軋鋼側板通過精密加工的堅固螺栓與機架牢固地栓接在一起，避免了設備在承受沖擊荷載時因應力集中點（比如焊接縫隙）而導致設備耐久性的縮短。

2、整體鑄鋼軸承箱：
整體鑄鋼軸承箱能夠保證與破碎機架完全配合，并且還能避免對軸承架造成不必要的負荷，而這種不必要的負荷在2片式軸承箱結構中是不可避免的。

3、高產量和破碎比：
CSZ系列顎式破碎機以強勁的動顎運動和破碎腔底部的長偏心距而著稱。偏心距由頂部至底部增大，由此提高產量和破碎比。

4、提供耐用的軸承：
CSZ系列顎式破碎機都裝有較其他同級規格破碎機耐用的偏心軸軸承。其承載能力和迷宮式密封使軸承使用壽命大大延長。
工作原理
作為一款工業破碎及制砂生產線中常用的一款粗破機械，該顎式破碎機運轉工作時，主要是以電動機為動力，由三角皮帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內物料予以破碎，并通過下部的排料口將成品物料排出。

技術參數

技術規格	CSZ80	CSZ96	CSZ106	CSZ116	CSZ120	CSZ130	CSZ150	CSZ160	CSZ200
功率	75	90	110	132	160	160	200	250	400
轉速	350	330	280	260	230	220	220	220	200
破碎機自重*（kg）	7670	9759	14350	18600	26000	40100	51200	76500	121510
破碎機工作重量**（kg）	9520	11870	17050	21500	29300	44000	61430	88500	137160
給料口
寬度	800	930	1060	1150	1200	1300	1400	1600	2000
深度***（mm）	510	580	700	760	870	1000	1200	1200	1500

注：*未配備選裝件；**配備選裝件；***給料口實際深度依腔型而有所不同。

	CSZ80	CSZ96	CSZ106	CSZ116	CSZ120	CSZ130	CSZ150	CSZ160	CSZ200
破碎機通過量，有預篩粗碎
緊邊排料口	產能（t/h）
40mm	55-75
50mm	65-95
60mm	80-110	105-135
70mm	95-135	125-155	150-185	165-205	175-240
80mm	110-150	140-180	165-215	180-235	195-270
90mm	125-175	160-200	190-235	205-255	210-305
100mm	140-190	175-225	205-265	225-285	235-325	270-369
125mm	175-245	220-280	255-325	270-345	285-395	325-446	340-470
150mm	210-290	265-335	305-385	320-405	340-475	380-523	400-555	430-610
175mm	245-335	310-390	355-450	370-465	385-540	435-600	460-635	495-695	630-890
200mm			395-500	410-520		490-677	520-720	560-790	710-1000
225mm						545-754	580-800	625-880	785-1105
250mm						600-831	640-880	685-965	865-1215
275mm								745-1055	940-1320
300mm								815-1145	1015-1435

	CSZ80	CSZ96	CSZ106	CSZ116	CSZ120	CSZ130	CSZ150	CSZ160	CSZ200
破碎機通過量，無預篩粗碎
緊邊排料口	產能（t/h）
40mm	63-86
50mm	75-109
60mm	92-127	121-155
70mm	109-155	144-178	173-213	190-236	205-277
80mm	133-179	156-212	190-242	207-270	237-321
90mm	156-210	182-246	219-270	236-283	269-365
100mm	179-242	209-283	231-313	259-328	303-409	316-428
125mm	241-327	281-380	306-414	311-421	391-529	407-551	420-568
150mm	309-417	357-483	387-523	389-527	484-654	503-681	521-705	599-811
175mm	380-514	438-592	472-638	471-637	581-787	605-819	627-849	722-976	917-1241
200mm			562-760	558-754		711-963	739-999	849-1149	1082-1464
225mm						822-1112	855-1157	983-1331	1255-1699
250mm						937-1267	975-1319	1121-1517	1437-1898
275mm								1264-1710	1625-2199
300mm								1411-1909	1820-2462
